Описание
Вариаторы и мотор-вариаторы являются электромеханическим приводом общепромышленного применения и предназначены осуществлять плавное изменение скорости на выходном валу.
Регулировка передаточного отношения в вариаторе осуществляется благодаря использованию клиновых фрикционных элементов. При этом мощность, передаваемая от ведущего вала к ведомому (за исключением потерь на трение) сохраняется постоянной, т.е. при уменьшении частоты вращения выходного вала момент на нем увеличивается.
При использовании преобразователя частоты электродвигателя обеспечивается постоянство крутящего момента, т.е. при уменьшении частоты вращения уменьшается мощность привода.
Передаточное отношение вариатора может изменяться как вручную, так и автоматически с помощью дополнительного пневмо- или электропривода.
Условные обозначения
Структура условного обозначения вариатора типа UDL и UDT (на примере модели UDL - 002 - V1):
Структура условного обозначения вариатора типа UDL и UDT (на примере модели UDL - 002 - V1)
- UDL - тип вариатора: UDL - алкиминиевый корпус, UDT - чугунный корпус
- 002 - габарит вариатора;
- V1 - монтажное исполнение вариатора.
Структура условного обозначения мотор-вариатора типа UDL и UDT (на примере модели UDT - 002 - AИС90S4 - V1):
- UDT - тип вариатора: UDL - алюминиевый корпус, UDT - чугунный корпус;
- 002 - габарит вариатора;
- AИС90S4 - модель электродвигателя;
- V1 - монтажное исполнение мотор-вариатора.
Конструктивное устройство вариатора
|
1. Сальник 2. Ограничительный винт 3. Масляный отражатель 4. Уплотнительное кольцо 5. Масляная заглушка 6. Корпус вариатора 7. Фиксирующее кольцо 8. Стопорное кольцо вала 9. Распорная шайба 10. Дисковая пружина 11. Конический диск 12. Солнечная шестерня 13. Плоский сальник 14. Болт 15. Ползун 16. Перекидной механизм 17. Выпуклое кольцо 18. Стальной шар |
19. Пружинный зажим 20. Выпуклое кольцо 21. Плоская шпонка 22. Выходной вал 23. Уплотнительное кольцо 24. Выходной фланец 25. Стопорное кольцо 26. Подшипник 27. Кольцо подшипника 28. Стопорное кольцо 29. Стопорное кольцо вала 30. Сальник 31. Болт 32. Прокладка 33. Пружина 34. Разводной шплинт 35. Зажимной болт 36. Ограничительный винт |
37. Регулировочная гайка |
Технические характеристики вариатора типа UDL

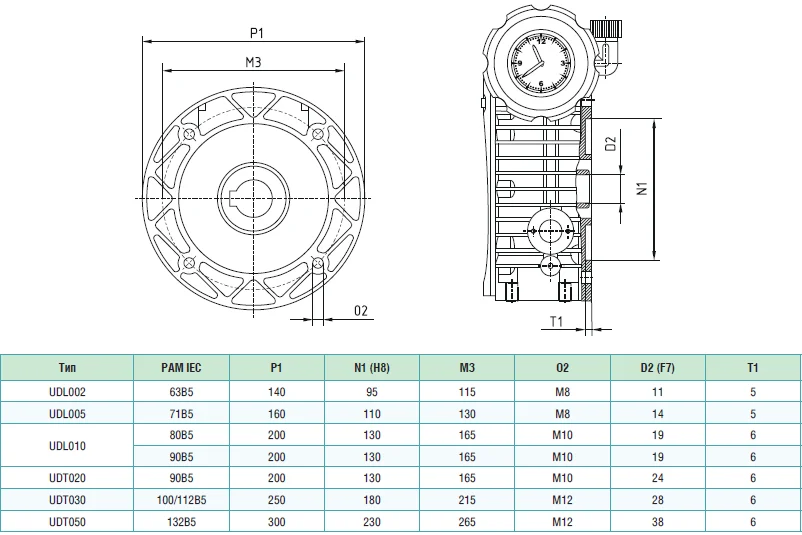

Габаритно – присоединительные размеры вариатора UDL и UDT
Внимание!
Иллюстрации носят исключительно информативный характер, масса и фактические габаритные и присоединительные размеры оборудования могут отличаться от значений, указанных на сайте. Для получения актуальных данных о продукции рекомендуем обращаться к специалистам ГК ПРАКТИК.
